Interfaccia Rfid 8Bit
Pregi applicativi
L’Interfaccia Rfid 8bit permette di essere collegata ad un PLC ed evitare la necessità di un livello di programmazione avanzato per gestire le stringhe di comunicazione, ma è sufficiente leggere i vari Input che dall’interfaccia arrivano all’ingresso del PLC
Applicabilità
L’interfaccia Rfid 8bit può avere i seguenti campi di applicazione:
- Sostituzione dei vecchi sistemi dove l’identificazione di un Pallet, ad esempio, veniva fatta tramite dei piolini che venivano letti tramite un array di Proximity.
La suddetta applicazione comportava un posizionamento meccanico che deve variare in base alla codifica voluta ed ogni Proximity necessita di un suo cablaggio. - Utilizzo per controllare l’accesso ad un’area di lavorazione ove solo chi è in possesso del badge corretto vi può accedere.
- Utilizzo per controllare che un determinato macchinario possa essere avviato solo dall’operatore autorizzato.
Funzionalità
L’Interfaccia RFid 8Bit permette la decodifica e la relativa trasposizione, su delle uscite digitali, dei valori precedentemente memorizzati nei Tags e letti dall’unità RWM connessa all’interfaccia stessa.
I suddetti valori permettono di identificare in maniera univoca gli elementi in uso.
L’uscita 1 ha peso 1, l’uscita 3 ha peso 4, l’uscita 8 ha peso 128, la somma dei singoli pesi (con tutte le uscite attive) permette l’identificazione sino a 255 elementi per il modello 8Bit.
Il valore letto viene anche visualizzato sul display presente sull’interfaccia.
Elementi che compongono il sistema:

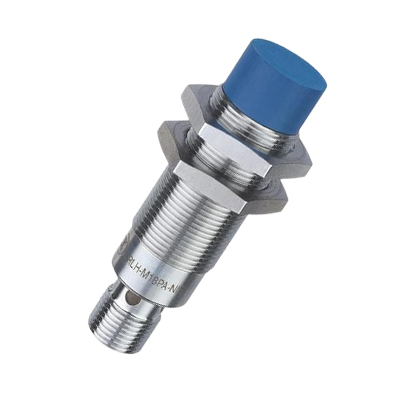

- Unità RFid di Lettura/Scrittura (denominata RWM Read Write Module) avente ID 5

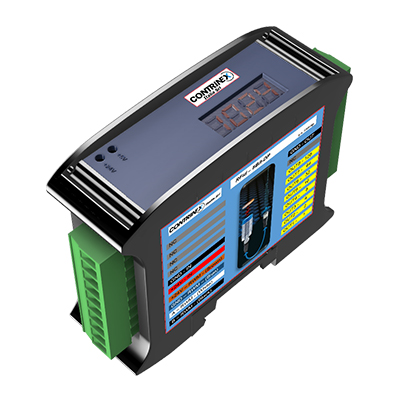

- Interfaccia di decodifica ed elaborazione informazioni contenute nei Tags (La presente interfaccia)
- Cavi di Interconnessione (Lunghezze definibili su richiesta, non più di 200mt)

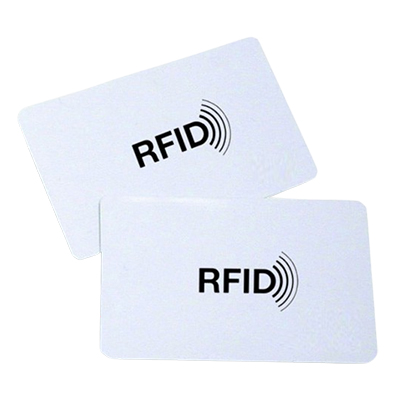

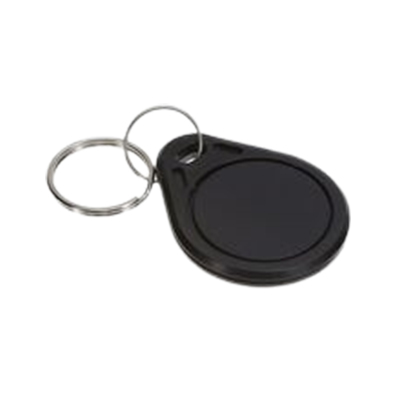

- Tags / Badge
Connessioni
L’interfaccia è provvista di 2 morsettiere estraibili con il fissaggio dei fili tramite viti.
Su di una prima morsettiera viene connessa l’unità RWM, avente da un lato un connettore M12 Femmina, dall’altro lato i fili liberi.
La connessione tra unità RWM e Interfaccia avviene tramite un cavo schermato Ethernet, tale connessione può avere una lunghezza massima di 200mt
Sulla stessa morsettiera viene connessa l’alimentazione a 24Vdc.
Sulla seconda morsettiera vengono collegati i segnali d’uscita.
Manutenzione
Grazie alle interconnessioni rapide presenti fra gli elementi, la sostituzione degli stessi è semplice e veloce.
Flessibilità
Grazie alla presenza di un microprocessore, l’interfaccia si presta ad essere personalizzata, con i dovuti limiti, con funzionalità specifiche su richiesta dell’utilizzatore finale.
RFid 8Bit permette in modalità semplice e versatile di poter fornire un prodotto con delle funzionalità, inerenti alla lettura dei Tags RFid, dedicata all’esigenza dell’utilizzatore finale senza necessità di intervento da parte di tecnici specializzati.
La decodifica, delle informazioni lette dai Tags, tramite l’unità RWM, e la loro trasposizione in modalità digitale, semplifica all’utilizzatore finale la gestione/programmazione della sua unità di acquisizione dei dati provenienti dall’interfaccia, in quanto non deve farsi carico della corretta stesura delle informazioni specifiche e necessarie a colloquiare con l’unità RWM che vive di un protocollo di comunicazione dedicato.
Sarà sufficiente, all’utilizzatore finale, interrogare i singoli ingressi della sua unità di programmazione, al pari di qualsiasi altro elemento tecnologico che fornisce un segnale digitale di livello 1/0.

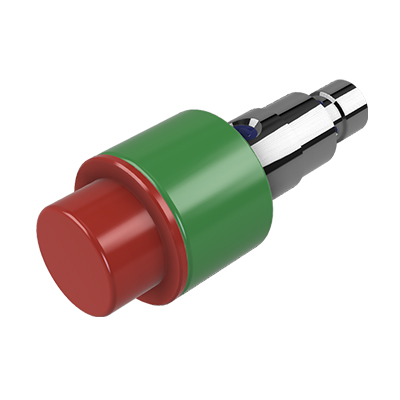

Boccola per fissaggio a Pannello su foro Diametro 22mm

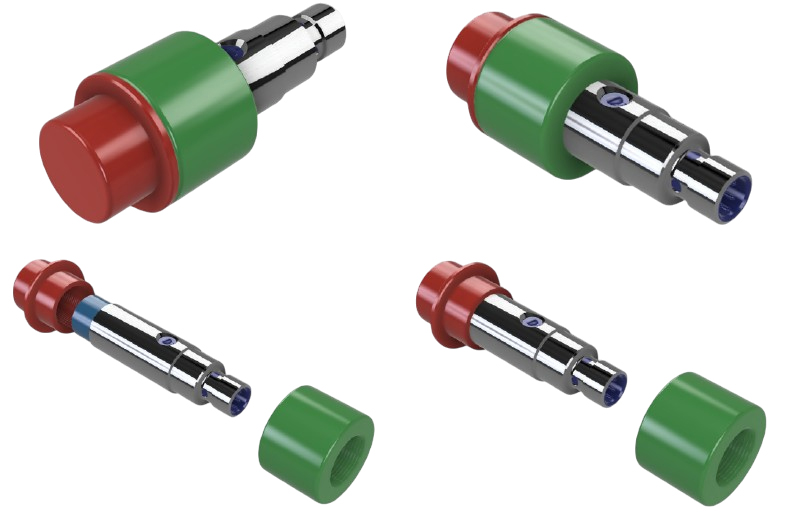

La boccola di testa presenta al suo interno una filettatura che ne permette il fissaggio sull’antenna RFid.
La boccola completa di antenna viene fatta passare attraverso il foro diametro 22 del pannello, tramite la boccola di coda, dotata anch’essa di filettatura interna, si provvede a bloccarla sul pannello.
